關於Visual Signal
時頻分析
分析案例
振動訊號量測與分析實例介紹

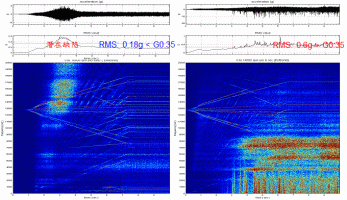

<>工具機主軸振動量測與變轉速時頻分析<>

透過加速規量測主軸時域(Time Domain)訊號, 並利用Visual Signal之時頻分析(Time-Frequency-Analysis)功能進行訊號分析, 由所得結果之時頻圖可以找出工具機主軸在變轉速時之特性, 進而找出主軸之潛在缺陷。

主軸變轉速時頻分析

<>伺服器硬碟振動量測與時頻分析<>

透過加速規量測伺服器硬碟之時域(Time Domain)訊號, 並利用Visual Signal之時頻分析(Time-Frequency-Analysis)功能進行訊號分析, 找出伺服器各組件之頻率特徵以辨別振動來源, 並驗證不同設計之伺服器外殼所引起之共振問題以作為改善參考 。

振動對伺服器硬碟效能之影響評估

<>表面波訊號時頻分析及繪製頻散曲線<>

透過雙位移計量測表面波(Rayleigh Wave)之時域(Time Domain)位移訊號, 並利用Visual Signal之Morlet時頻分析(Morlet Time-Frequency-Analysis)功能進行訊號分析, 利用時頻圖之表面波能量分布計算在不同頻率下雷利波之波速, 進而繪製雷利波之頻散曲線, 最後利用頻散區線檢測混凝土火害深度或是表層劣化深度 。

NDT雷利波頻散-Morlet時頻分析

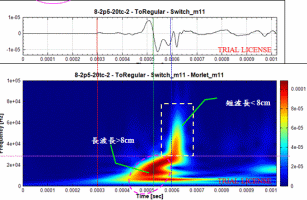

<>表面波經過裂縫之訊號時頻分析<>

透過位移計量測表面波(Rayleigh Wave)經過表面開裂之裂縫之時域(Time Domain)位移訊號, 並利用Visual Signal之Morlet時頻分析(Morlet Time-Frequency-Analysis)功能進行訊號分析, 利用時頻圖之表面波能量分布找出頻率轉折點, 進而找出裂縫之深度。

NDT-Crack-Rayleight-wave-dispersion-curve

Visual Signal參考論文
(1) Detecting the depth of concrete deterioration using Rayleigh wave dispersion based on time-frequency analysis https://www.ndt.net/events/ECNDT2014/app/content/Paper/411_Lin_Rev1.pdf
(2) Detecting the depth of weak layer in concrete using R-wave dispersion techniques. https://www.sciencedirect.com/science/article/pii/S0963869517305479
(3) 利用雷利波頻散特性檢測混凝土結構表層劣化、表面裂縫及裂縫修補品質之研究 博士畢業論文/林宜清, 蔡文祥,國立中興大學土木工程系(連結..)
(4) 結構物強震觀測資料之「希爾伯特-黃」結構健康診斷方法 博士畢業論文/蘇聖中, 國立中央大學地球科學學系(連結..)
(5) 以表面R波頻散法檢測混凝土結構內部鋼筋周圍裂縫之可行性研究 碩士畢業論文/林宜清, 許蕙如, 國立中興大學土木工程系(連結..)
(6) 以表面R波頻散法評估水泥砂漿凝結過程及強度發展初步研究 碩士畢業論文/林宜清, 趙胤甫, 國立中興大學土木工程系(連結..)

部分參考論文來自網路搜尋, 論文來源均採用網路連結, 其相關著作權力均屬於原連結處。

相關資料陸續上傳中...........
